變頻器維修基本參數的調試

1、變頻器維修參數調試的重要性

對于一名維修工程師，光有變頻器硬件電路的維修技術是不夠的，還要學會變頻器參數的調試，因?yàn)樽冾l器是個特殊的商品，光買回來硬件是不夠的，還要能夠根據生產設備的具體情況來安裝及調配參數才能投入使用。維修變頻器的過程會有千變?nèi)f化的情況出現，很多問題是軟性故障，和參數有很大關系，也可能是設備的其他部件的關聯件有問題，所以必須學會調試參數才能從各種應用情況中判斷其故障點所在，也只有學會了調試才能檢驗維修的變頻器是否已經恢復正常使用功能。因此學會調試參數，是一名維修工程師必須具備的基本素質技巧。

2、變頻器維修基本參數的調試

變頻器功能參數很多，一般都有數十甚至上百個參數工用戶選擇。實際應用中，沒必要對每一參數都進行設置和調試，多數只用采用出廠設定值即可。但有些參數由于和實際使用情況有很大關系，且有的還相互關聯，因此要根據實際進行設定和調試。

因各類型變頻器功能有差異，而相同功能參數的名稱也不一致，現已富士變頻器基本參數名稱為例。由于基本參數都是各類型變頻器幾乎都有的，我們完全可以做到觸類旁通。

2.1 加減速時間

加速時間就是輸出頻率從0上升到最大頻率所需時間，減速時間是指從最大頻率下降到0所需時間。通常用頻率設定信號上升、下降來確定加減速時間。在電機加速時須限制頻率設定的上升率以防止過電流，減速時間則限制下降率以防止過電壓。

加減速時間設定要求是將加速電流限制在變頻器過電流容量以下，不使過流失速而引起變頻器跳閘。減速時間設定要點是防止平滑電路電壓過大，不使再生過壓失速而使變頻器跳閘。加減速時間可根據負載計算出來，但在調試中長采取按負載和經驗先設定較長加減速時間，通過啟停電動機觀察有無過流、過壓報警，然后將加減速時間逐漸縮短，以運轉中不發生報警為原則，重復操作幾次，便可確定出最佳加減速時間。

2.2、轉矩提升

轉矩提升又叫轉矩補償，是為補償因電動機定子繞組電阻所引起的低速時轉矩降低，而把低頻率范圍V/F增大的方法。設定為自動時，可使加速時的電壓自動提升以補償啟動轉矩，使電動機加速順利進行。如采用手動補償時，根據負載特性，尤其是負載的啟動特性，通過試驗可選出較佳曲線。對于專局負載，如選擇不當會出現低速時的輸出電壓過高，而浪費電能的現象，甚至還會出現電機帶負載啟動時電流過大而轉矩上不去的現象。

2.3電子熱過載保護

本功能為保護電機不會過熱而設置，它是變頻器內CPU根據運轉電流值和頻率算出電動機的溫升，從而進行過熱保護。本功能只適用于一拖一場合，而在一拖多時，則應在各臺電動機上加裝熱繼電器。

電子熱保護設定值(%)=[電動機額定電流(A)/變頻器額定輸出電流(A)]X100%.

2.4頻率限制

即變頻器輸出頻率的上、下限幅值。頻率限制是為防止誤操作或外接頻率設定信號源出故障，而引起輸出頻率的過高或過低，以防損壞設備的一種保護功能。在應用中按實際情況設定即可。此功能還可做限速使用，如有的皮帶傳送機，由于輸送物料不太多，為減少機械和皮帶的磨損，可采用變頻器驅動，并將變頻器上限頻率設定為某一頻率值，這樣就可使皮帶輸送機運行在一個固定、較低的工作速度上。

2.5偏置頻率

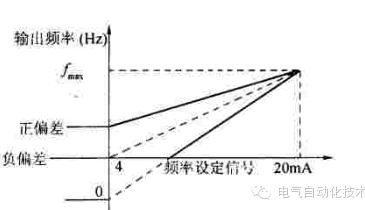

有的又叫偏差頻率或頻率偏差設定，其用途是當頻率由外部模擬信號(電壓或電流)進行設定時，可用此功能調整頻率設定信號最低時輸出頻率的高低。

有的變頻器當頻率設定信號為0時，偏差值可作用在0-fmax范圍內，有的變頻器(如明電舍、三墾等)還可以對偏置極性進行設定。如在調試中當頻率設定信號為0時，變頻器輸出頻率不為0Hz，則此時將偏置頻率設定為負的xHz，即可使變頻器輸出頻率為0Hz.

2.6頻率設定信號增益

此功能僅在用外部模擬信號設定頻率時才有效。它是用來彌補外部設定信號電壓與變頻器內電壓(+10V)的不一致問題，同時方便模擬設定信號電壓的選擇。設定時，當模擬輸入信號為最大時，(如10v、5v、或20mA),求出可輸出V/F圖形的頻率百分?jǐn)?shù)并以此為參數進行設定即可。如外部設定信號為0-5v時，若變頻器輸出頻率為0-50Hz，則增益信號設定為200%即可。

2.7轉矩限制

可分為驅動轉矩限制和制動轉矩限制兩種，它是根據變頻器輸出電壓和電流值，經CPU進行轉矩計算，可對加減速和恒速運行時的沖擊負載恢復特性有顯著改善。轉矩限制功能可實現自動加速和減速控制。假設減速時間小于負載慣量時間時，也能保證電動機按照轉矩設定值自動加速和減速。

驅動轉矩功能提供了強大的啟動轉矩，在穩態運轉時，轉矩功能將控制電動機轉差，而將電動機轉矩限制在最大設定值內，當負載轉矩突然增大時，甚至在加速時間設定過短過時，也不會引起變頻器跳閘，在加速時間設定過短時，電動機轉矩也不會超過最大設定值。驅動轉矩大對啟動有利，以設置80%-100%較妥。

制動轉矩設定值越小，氣制動力越大，適合急加減速的場合，如制動轉矩設定數值設置過大會出現過壓報警現象。如制動轉矩設置為0，可使加到主電容器的再生總量接近于0，從而使電機在減速時不使用制動電阻也能減速至停轉而不會跳閘。但在有的負載上，如制動轉矩設定為0時，減速時會出現短暫空轉現象，造成變頻器反復啟動，電流大幅波動，嚴重時會使變頻器跳閘。

2.8加減速模式選擇

又叫加減速曲線選擇。一般變頻器有線性、非線性和S三中曲線，通常大多選擇線性曲線。非線性曲線適用于變轉矩負載，如風機等，S曲線適用于恒轉矩負載，其加減速變化較為緩慢。設定時可根據負載轉矩特性，選擇相應曲線，但也有例外，例如在調試一臺引風機的變頻器時，先將加減速曲線選擇非線性時，一啟動變頻器就跳閘，調整改變?cè)S多參數無效果，后改為S曲線就正常了。其原因是啟動前引風機由于煙道煙氣流動而自行轉動，且反向而成為負向負載，這樣選取了S曲線，使剛啟動時頻率上升速度較慢，從而避免了變頻器跳閘的發生，當然這是針對沒有啟動直流制動功能的變頻器所采用的方法。

2.9轉矩矢量控制

矢量控制是基于理論上認為異步電動機與直流電動機具有相同的轉矩產生機理。矢量控制方式就是將定子電流分解成規定的磁場電流和轉矩電流分別進行控制，同時將兩者合成后的定子電流輸出給電動機，因此從原理上可得到與直流電動機相同的控制性能。采用轉矩矢量控制功能，電動機在各種運行條件下都能輸出最大轉矩，尤其是電動機在低速運行區域。

現在的變頻器幾乎都采用與反饋矢量控制，由于變頻器能根據負載電流大小和相位進行轉差補償，使電動機具有很強的力學特性，對于多數場合已能滿足要求，不需在變頻器的外部設置速度反饋電路。這一功能的設定，可根據實際情況在有效和無效中選擇一項即可。

與之有關的功能是轉差補償控制，作用是為補償由負載波動而引起的速度偏差，可加上對于負載電流的轉差頻率，這一功能主要用于定位控制。

2.10參數設置及故障

常用變頻器在使用中是否能滿足傳動系統的要求，變頻器的參數設置非常重要，如果設置不正確，會導致變頻器不能正常工作。

A、參數設置

常用變頻器在出廠時，廠家對每一各參數都有一個默認值，這些參數稱工廠值。在直接使用這些參數值得情況下，用戶能以面板操作方式正常運行，但是面板操作并不能滿足大多數傳動系統的要求。所以，用戶在使用變頻器前，要對變頻器參數進行設置：

1)、確認電動機參數，變頻器在參數中設定電機的功率、電流、電壓、轉速、最大頻率，這些參數可以從電動機銘牌上直接得到。

2)、變頻器采取的控制方式，即速度控制、轉矩控制、PID控制或其他方式。采取控制方式后一般要根據控制精度，需要進行靜態或動態辨識。

3)、設定變頻器的啟動方式，一般變頻器在出廠時設定為面板啟動，用戶可以根據實際情況選擇啟動方式，可以用面板、外部端子、通訊方式等幾種。

4)、給定信號的選擇，一般變頻器的頻率給定也可以有多種方式，面板給定，外部給定，外部電壓給定或電流給定、通訊方式給定、當然對于變頻器的頻率給定也是這幾種方式的一種或幾種方式的集合。正確設置后變頻器基本上能正常工作。如要獲得更好的控制效果則只能根據實際情況修改相關參數。

B、參數設置類故障處理

一旦發生了參數設置類故障后，變頻器都不能正常運行，一般可根據說明書進行參數修改。如果不行，最好把所有參數恢復為出廠值。然后按上述步驟重新設置。對不不同公司變頻器參數恢復方式各不同。http://www.ynele.com/
